In der Rohrleitungsplanung und -fertigung sind Rohrspools vorgefertigte Rohrleitungsabschnitte, die in der Regel Rohrsegmente, Fittings, Flansche, Ventile oder andere Inline-Komponenten enthalten, die in der Werkstatt hergestellt und später vor Ort montiert werden.
Das Denken in spools bietet mehrere Vorteile:
- Effizienz: Die Vorfertigung spart Zeit und Arbeit auf der Baustelle.
- Exaktheit: Klare Definitionen für jede Spool minimieren Fehler bei der Montage.
- Qualitätskontrolle: Die Arbeit in einer kontrollierten Umgebung sorgt für besseres Schweißen und Inspektion.
- Logistik: Spools können systematisch nachverfolgt, transportiert und installiert werden.
Anstatt ein gesamtes Rohrleitungssystem als eine große und komplexe Einheit zu behandeln, wird es bei der spoolbasierten Planung in überschaubare, klar definierte Bausteine aufgeteilt.
Abbildung 1 - Rohrspools
DAS 3D-MODELL ALS EINZIGE QUELLE DER WAHRHEIT
In Smap3D ist das 3D-Modell der Treiber für alle nachgelagerten Dokumentationen. Jede isometrische Zeichnung wird automatisch aus der 3D-Rohrleitungsbaugruppe erstellt. Dies bedeutet:
- Das Modell muss mit Präzision gebaut werden.
- Alle Eigenschaften und Komponenteninformationen müssen korrekt definiert sein.
- Tag-Nummern (für Ventile, Instrumente, Inline-Komponenten) können entweder direkt im 3D-CAD-Modell vergeben werden oder - wenn alle drei Smap3D-Module verwendet werden - nahtlos aus dem P&ID übernommen werden.
Dadurch wird sichergestellt, dass jeder Schritt, vom Design bis zur Fertigungszeichnung, auf konsistenten und zuverlässigen Daten basiert.

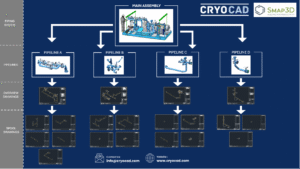

Abbildung 2 - Das 3D-Modell ist die Grundlage für alle nachgelagerten Dokumentationen
SPOOL ANALYZER: SPOOL-INFORMATIONEN ZURÜCK IN DIE 3D-UMGEBUNG BRINGEN
Eine weitere leistungsstarke Funktion in Smap3D ist der Spool Analyzer. Während Spool-Zeichnungen in der isometrischen Phase erstellt werden, geht der Spool Analyzer noch einen Schritt weiter, indem er die Spool-Definitionen zurück in die 3D-CAD-Umgebung sendet.
In der Praxis bedeutet dies, dass die Software erkennt, wo eine Pipeline in Spools aufgeteilt wurde und diese Struktur direkt in der 3D-Baugruppe wiedergibt. In SOLIDWORKS kann zum Beispiel jede Spool automatisch in einen eigenen Unterordner innerhalb des Baugruppenbaums organisiert werden.
Für den 3D-Designer bietet dies mehrere Vorteile:
- Klare Übersicht über die Aufteilung der Pipeline in Spools.
- Leichtere Verwaltung von Baugruppen mit vielen vorgefertigten Teilen.
- Bessere Koordination zwischen Design-, Isometrie- und Fertigungsteams.
Darüber hinaus werden alle Verlegeteile automatisch in einem speziellen ERECTION-Ordner abgelegt. Dadurch wird sichergestellt, dass jedes Teil der Rohrleitung berücksichtigt wird, unabhängig davon, ob es als Teil eines spools vorgefertigt oder während des Baus separat installiert wird.
Diese enge Integration schließt den Kreislauf zwischen Design und Dokumentation und stellt sicher, dass die spoolbasierte Organisation in allen Phasen des Projekts konsistent und transparent ist.
Abbildung 3 - Spool Analyzer - Spool-Ordnerstruktur in Solidworks
ISOMETRISCHE ZEICHNUNGEN
Smap3D erzeugt Isometrien für jede Unterbaugruppe der Pipeline. Daraus können Sie Isometrien erstellen:
- Allgemeine isometrische Zeichnungen: Zeigen Sie die gesamte Rohrleitung, die Abmessungen und die Stückliste einschließlich der Installations- und Fertigungsteile zur Übersicht und als Referenz.
- Spool-Zeichnungen: Zerlegen Sie die Rohrleitung in kleinere, vorgefertigte Einheiten. Diese Zeichnungen enthalten nur den relevanten Abschnitt der Rohrleitung mit Schweißpunkten, Abmessungen und eindeutigen spool IDs für die Fertigung.
Diese Unterscheidung ist von entscheidender Bedeutung. Während Übersichtsisometrien für die Planung und Koordination nützlich sind, sind Spool-Zeichnungen das, was die Werkstatt- und Baustellenteams für die tatsächliche Fertigung und Montage benötigen.
ATTRIBUTZUORDNUNG UND AUTOMATISIERUNG
Hinter den Kulissen verwendet Smap3D PCF-Dateien, um alle 3D-Attribute in das Isogen-Modul zu übertragen. Eigenschaften wie Komponenten-Tags, Zeilennummern, Materialspezifikationen und spool IDs werden zugeordnet und in automatische isometrische Ausgaben umgewandelt.
Sie können sich diesen Prozess als eine Art Übersetzung vorstellen: Alle im 3D-CAD-Modell gespeicherten Informationen werden ausgelesen, interpretiert und dann an Isogen weitergegeben. Nur wenn diese Mappings korrekt definiert sind, können die Daten fehlerfrei übertragen werden. So wird sichergestellt, dass die resultierenden isometrischen Zeichnungen die richtigen Maße, Komponenten-IDs und spool-Referenzen enthalten.
Das Ergebnis: standardkonforme isometrische Zeichnungen, die keinen manuellen Entwurfsaufwand erfordern.
Abbildung 4 - Isometrisches Feature Mapping
ERZEUGUNG UND ZUWEISUNG VON SPOOL IDS
Eine der Herausforderungen bei der spoolbasierten Fertigung ist es, den Überblick über Dutzende von Spools innerhalb einer einzigen Pipeline zu behalten. Insbesondere wenn mehrere Spools ähnlich aussehen, kann es für Designer und Werkstattmitarbeiter schwierig sein, die richtigen Zeichnungen den richtigen Abschnitten zuzuordnen.
Smap3D löst dieses Problem, indem es automatisch eine eindeutige Spool-ID für jeden Spool erzeugt. Diese ID wird nicht nur in der isometrischen Übersichtszeichnung angezeigt, sondern ist auch im Dateinamen jeder Spool-Zeichnung sowie direkt in der Spool-Zeichnung selbst enthalten.
Durch diese eindeutige Identifizierung werden Verwechslungen vermieden und der Bedarf an manueller Nacharbeit drastisch reduziert. Durch die konsistente Einbettung der Spool-ID wird sichergestellt, dass jede Spool schnell zugeordnet, nachverfolgt und fehlerfrei an die Fertigung übergeben werden kann.
Um die Spool-Identifikation noch eindeutiger zu machen, erlaubt Smap3D die direkte Einbettung der Spool-ID in den Dateinamen jeder Zeichnung. Dies wird in den Isometrik-Einstellungen unter Vorlagen → Zeichenstil konfiguriert, wo das Attribut $SPOOL-NAME$ hinzugefügt werden kann.
Wenn zusätzliche Informationen im Dateinamen erscheinen sollen - z.B. eine Rohrleitungsnummer oder eine Projektreferenz - kann dies durch intelligentes Mapping von benutzerdefinierten Eigenschaften aus dem 3D-CAD-Modell (z.B. SolidWorks) in entsprechende PCF-Attribute erreicht werden.
In dem gezeigten Beispiel ist der Dateiname wie folgt aufgebaut:
- Skid-Referenz (gemappt auf ATTRIBUTE9)
- Statisches Feld „10“ (in diesem Projekt verwendet, um eine isometrische Zeichnung anzuzeigen)
- Pipeline-Nummer (zugeordnet zu ATTRIBUTE1)
- Spool ID
Durch diese Struktur ist sofort ersichtlich, zu welchem Projekt, Dokumententyp, welcher Pipeline und welchem spool die Zeichnung gehört, was für Transparenz und Nachvollziehbarkeit sorgt.

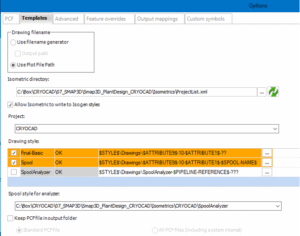

Abbildung 5 - Isometrische Einstellungen der Vorlage
ANPASSUNG UND KONSISTENZ
Mit Smap3D können Sie das Aussehen von spool Zeichnungen vollständig anpassen:
- Ihre eigenen Schriftfelder und Rahmen.
- Firmenlogo und Projektinformationen.
- Vorlagen, die auf die Zeichnungsstandards Ihres Unternehmens abgestimmt sind.
Am wichtigsten ist jedoch, dass diese Einstellungen unternehmensweit einheitlich angewendet werden. Unabhängig davon, welcher Ingenieur oder welche Abteilung eine Isometrie erstellt, folgt die Ausgabe demselben Standard, so dass eine einheitliche Dokumentation für die Herstellung, die Qualitätskontrolle und die Lieferung an den Kunden gewährleistet ist.

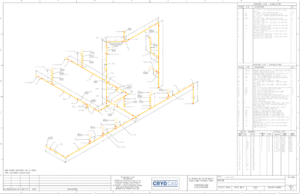

Abbildung 6 - Isometrische Zeichnung erstellt mit Smap3D
ZEIT SPAREN, FEHLER REDUZIEREN
Die traditionelle manuelle Erstellung von Rohrleitungszeichnungen kann einen ganzen Arbeitstag bis zu 8 Stunden für eine einzige Übersichtszeichnung in Anspruch nehmen (siehe Abbildung 6). Selbst bei einem erfahrenen Konstrukteur birgt dieser Prozess immer das Risiko von Fehlern: fehlende Abmessungen, vergessene Notizen oder Unstimmigkeiten zwischen Zeichnungen. Solche Fehler kosten nicht nur Zeit, sondern können auch zu Verzögerungen und Nacharbeiten führen, wenn das Projekt in die Fertigung geht.
Mit der automatischen Zeichnungserstellung von Smap3D kann dieselbe Übersichtszeichnung (siehe Abbildung 6) in nur 5 Minuten erstellt werden. Alle Maße, Anmerkungen und Komponentendetails werden direkt aus dem 3D-Modell generiert, wodurch die Genauigkeit und Konsistenz des gesamten Dokumentationspakets gewährleistet wird. Dies beschleunigt nicht nur die Projektabwicklung, sondern gibt den Ingenieuren auch mehr Zeit, sich auf die Qualität des Entwurfs und die Lösung von Problemen zu konzentrieren, anstatt sich mit dem manuellen Zeichnen zu beschäftigen.
SCHLUSSFOLGERUNG
Wenn Sie in Spools denken und die Automatisierungsmöglichkeiten von Smap3D nutzen, können Unternehmen schnell, präzise und konsistent von komplexen Rohrleitungsmodellen zu fertigungsgerechter Dokumentation übergehen.
Von P&ID über 3D-Rohrleitungen bis hin zu Isometrien ist jeder Schritt datengesteuert und automatisiert - so werden Fehler minimiert, Arbeitsabläufe standardisiert und sichergestellt, dass jeder spool klar definiert, nachvollziehbar und produktionsbereit ist.
Für Ingenieurteams, die die Effizienz von Rohrleitungen verbessern wollen, ist der spoolbasierte Entwurf mit Smap3D nicht nur ein Werkzeug, sondern eine Methode, die die Art und Weise, wie Projekte durchgeführt werden, verändert.
Abbildung 7 - Smap3D P&ID, Rohrleitungen und Isometrien
