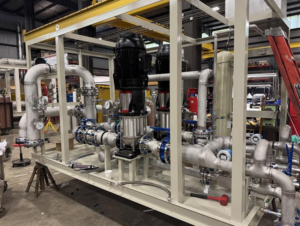

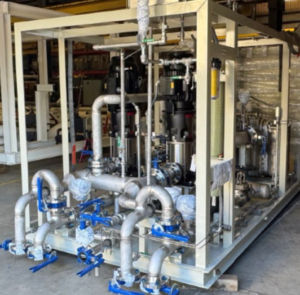

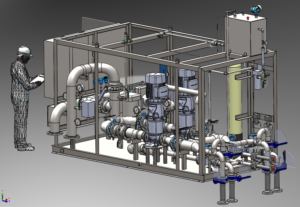

Cryocad unterstützte einen US-amerikanischen Skid-Hersteller bei der vollständigen Konstruktion und Planung eines vormontierten Pumpenskids. Das System wurde als schlüsselfertiges Aggregat entwickelt, einschließlich Tragrahmen, Pumpen, Rohrleitungen, Instrumentierung und Kabelführung – alles im eigenen Haus des Kunden gefertigt und montiert. Unser Leistungsumfang umfasste den gesamten Konstruktionsprozess, von der detaillierten 3D-Modellierung bis zur Erstellung vollständiger Fertigungsunterlagen. Zu den Liefergegenständen gehörten Rohrleitungsplanung, Isometrien, Spool-Definitionen und Übersichtszeichnungen sowie wichtige technische Daten wie Gesamtgewicht und Schwerpunkt zur Unterstützung von Handhabung, Transport und Installation.
Das Projekt wurde mit einem integrierten Workflow durchgeführt, um vollständige Konsistenz zwischen Konstruktion und Fertigung zu gewährleisten. Das Ergebnis war ein vollständig koordiniertes, fertigungsreifes Dokumentationspaket, das eine effiziente Herstellung ermöglichte und das Fehlerrisiko bei der Montage minimierte.
Dieses Projekt zeigt die Fähigkeit von Cryocad, durchgängigen Engineering-Support für modulare Skid-Systeme zu liefern – abgestimmt auf reale Fertigungsanforderungen und anspruchsvolle Projektzeitpläne.
